Supervisão

O ecrã Supervisão é formado por três separadores:

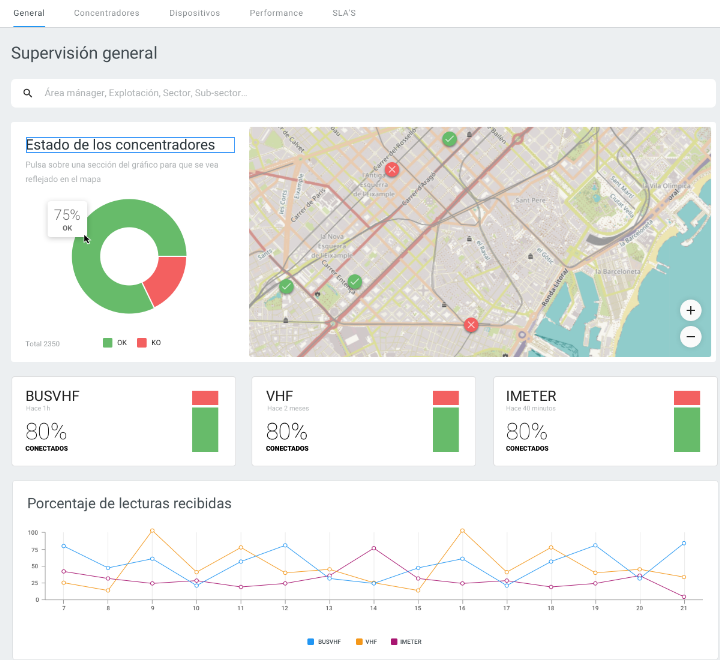

Supervisão Geral

Permite ao utilizador conhecer o estado dos concentradores e dispositivos através dos seguintes gráficos:

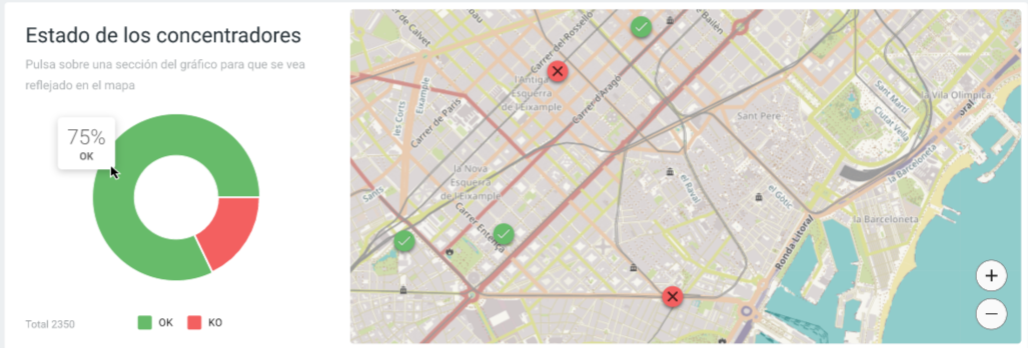

• Estado dos concentradores. Informa sobre o estado de ligação do parque de concentradores. Ao navegar pelo gráfico é possível conhecer a percentagem de concentradores em estado OK ou KO. Ao posicionar o rato na parte verde do gráfico, informa sobre a percentagem de concentradores que se ligaram (OK) e, ao posicionar o rato na parte vermelha, informa sobre a percentagem de concentradores que não se ligaram (KO).

• Ao lado do gráfico, um Mapa mostra os concentradores geolocalizados e informa sobre o seu estado: verde (OK) e vermelho (KO). Ao clicar sobre um dos concentradores, uma janela emergente informa sobre: ID do concentrador, Pseudónimo, Exploração e Número de contadores críticos (caso existam).

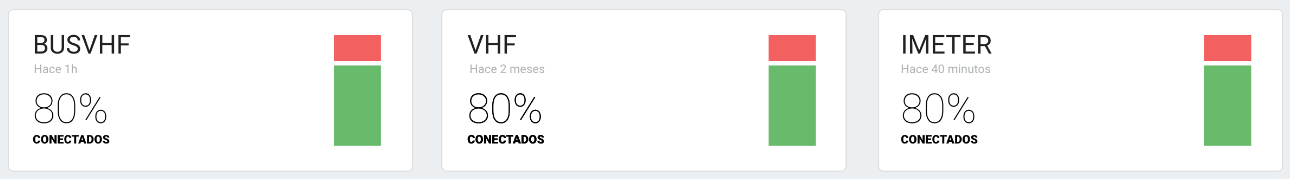

• Estado do equipamento. Informa sobre o estado de ligação para cada tipo de tecnologia instalada. Segundo a tecnologia, considera-se que um equipamento está em estado KO quando:

• VHF: NÃO foram recebidos impulsos nas últimas 12 h.

• BusVHF: NÃO foram recebidas tramas keepalive nas últimas 12 h.

• iMeter: NÃO foram recebidos impulsos nas últimas 72 h.

• Percentagem de leituras recebidas. Informa sobre a percentagem de leituras recebidas nos últimos 15 dias, para cada tecnologia instalada. 100 % equivale a receber 24 leituras do dia e 0 % a não receber leituras.

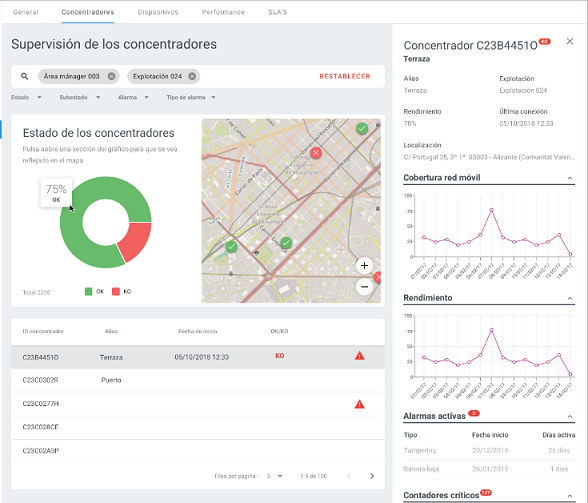

Supervisão dos Concentradores.

Permite ao utilizador conhecer o estado do parque de concentradores. O ecrã é formado por:

• Localizador: indica a exploração e o cliente ao qual pertence um concentrador. Este botão, situado na parte superior direita do ecrã, está disponível unicamente para utilizadores com a função de gestor.
• Exportar, permite descarregar a informação em formato CSV ou Excel.
• Motor de pesquisa permite procurar por: concentrador, SIM, modem e ponto de fornecimento.
• Filtros situados na parte inferior do localizador, permitem realizar uma procura mais delimitada filtrando por:
• Exploração
• Tipo de tecnologia
• Estado
• Subestado
• Datas: de registo, instalação ou cancelamento.
• Ligação: OK ou KO
• Alarmes: Com ou Sem alarmes
• Tipo de alarmes
• Contadores críticos: Com ou Sem contadores críticos
• Software
• Firmware
• Agrupamentos
• Gráfico Estado dos concentradores: Mostra o estado de ligação do parque de concentradores. Ao navegar pelo gráfico é possível conhecer a percentagem de concentradores em estado OK ou KO. Ao posicionar o rato na parte verde do gráfico, informa sobre a percentagem de concentradores que se ligaram (OK) e, ao posicionar o rato na parte vermelha, informa sobre a percentagem de concentradores que não se ligaram (KO).

• Ao lado do gráfico, um Mapa mostra os concentradores geolocalizados segundo o seu estado: um círculo verde (OK) ou vermelho (KO). Ao clicar num dos concentradores, uma janela emergente informa sobre: ID do concentrador, Pseudónimo, Exploração e Número de contadores críticos (caso existam).
• Tabela com a seguinte informação:
• Concentrador.
• Tecnologia
• Exploração
• Última ligação (data e hora)
• Ligação (OK/KO)
• Contadores críticos
• Alarmes de concentrador
• Tramas válidas
• Tramas redundantes
• Tramas erradas

Ao clicar num concentrador da tabela na parte direita do ecrã, é mostrado um painel lateral, para:

• Ver o número de série do concentrador selecionado e o seu estado: OK ou KO.
• Modificar o estado e o subestado do concentrador, com o botão "Ações complementares".
• Adicionar comentários com o botão "Ações complementares".
• Criar Agrupamentos.
• Consultar:
  • Informação relativa ao concentrador: estado, subestado, número de SIM, IP, APN, número de telefone, modem, software e FW modem.
  • Ponto de fornecimento. Nesta secção é possível: consultar o Ponto de fornecimento, geolocalizar o concentrador num mapa e consultar o Pseudónimo do Ponto de fornecimento, caso tenha um.
  • Comentários.
  • Ficheiros anexados. Nesta secção é possível: carregar, consultar ou eliminar um ficheiro. Esta secção está pensada para carregar o ficheiro de instalação.
  • Cobertura rede móvel. Gráfico que informa sobre o valor máximo de RSSI para a comunicação do concentrador selecionado, durante os últimos 15 dias.
  • Rendimento (tramas válidas). Gráfico que informa sobre o total de tramas válidas processadas por cada uma das portas do concentrador, durante os últimos 15 dias.
  • Alarmes ativos do concentrador. Secção que informa sobre: Tipo de alarme, data em que o alarme (dia e hora) foi ativado e total de dias que está ativo.
  • Contadores críticos. Secção que informa sobre: contador, exploração e ponto de fornecimento.

Supervisão dos Dispositivos

Permite ao utilizador conhecer o estado do parque de dispositivos. O ecrã é formado por:

• Localizador: indica a exploração e o cliente a que pertence um equipamento. Este botão, situado na parte superior direita do ecrã, está disponível unicamente para utilizadores com a função de gestor.
• Exportar, permite descarregar a informação em formato CSV ou Excel.
• Motor de pesquisa permite procurar por: equipamento, contador, SIM, ponto de fornecimento, apólice, setor e subsetor.
• Filtros situados na parte inferior do localizador, permitem realizar uma procura mais delimitada filtrando por:
• Exploração
• Tipo de tecnologia
• Estado
• Subestado
• Datas: de registo, instalação ou cancelamento.
• Ligação: OK ou KO
• Alarmes: Com ou Sem alarmes
• Tipo de alarmes
• Agrupamentos
• Redundância. Este filtro fica ativado se selecionar um equipamento de tecnologia VHF ou BUS-VHF e permite filtrar (de-a) pelo número de concentradores que realizam a leitura dos equipamentos.
• Tabela com a seguinte informação:
• Equipamento
• Tecnologia
• Última ligação (data e hora)
• Ligação (OK/KO)
• Bateria
• Alarmes de dispositivo

Ao clicar num equipamento da tabela na direita do ecrã, será mostrado um painel lateral que permite:

• Conhecer o equipamento selecionado e o seu estado: OK ou KO.
• • Modificar o estado e o subestado do equipamento com o botão "Ações complementares".
• Adicionar comentários com o botão "Ações complementares".
• Configurar o equipamento iMeter com o botão "Ações complementares".
• Criar Agrupamentos.
• Consultar:
• Consultar:
• Informação relativa ao equipamento: ID do dispositivo, tecnologia, estado, subestado, exploração, data de registo e data de instalação. Se se tratar de um módulo VHF também informa sobre: índice de leitura inicial e impulsos acumulados iniciais.
• Contador. Para os equipamentos associados a um contador, informa sobre os contadores associados ao equipamento, a data e a hora da última leitura e a última leitura (em litros). Nos equipamentos BUS-VHF também indica a posição.

Ao clicar no número de série do contador, a informação do painel lateral muda para a disponível no separador Contadores.

• Alarmes ativos: Tipo de alarme, última ligação e dias ativos. Segundo a tecnologia, o painel lateral inclui a seguinte informação:

VHF:

• Cobertura RSSI
• Redundância. Esta secção detalha os concentradores que realizam a leitura do equipamento. Por cada concentrador, informa sobre: Concentrador, última ligação (data e hora) e nível de cobertura.

BUS-VHF:

• Nível de bateria
• Cobertura RSSI
• Redundância. Esta secção detalha os concentradores que realizam a leitura do equipamento. Por cada concentrador, informa sobre: Concentrador, última ligação (data e hora) e nível de cobertura.

iMeter ou Hydrosense:

• Nível de bateria
• Cobertura rede móvel. Gráfico que informa sobre o valor máximo de RSSI para a comunicação do concentrador selecionado, durante os últimos 15 dias.
• Configuração, recebida do dispositivo: Última configuração recebida (data e hora), Frequência de leitura (minutos) e Frequência de ligação.
