Supervisión

La pantalla Supervisión está formado por tres pestañas:

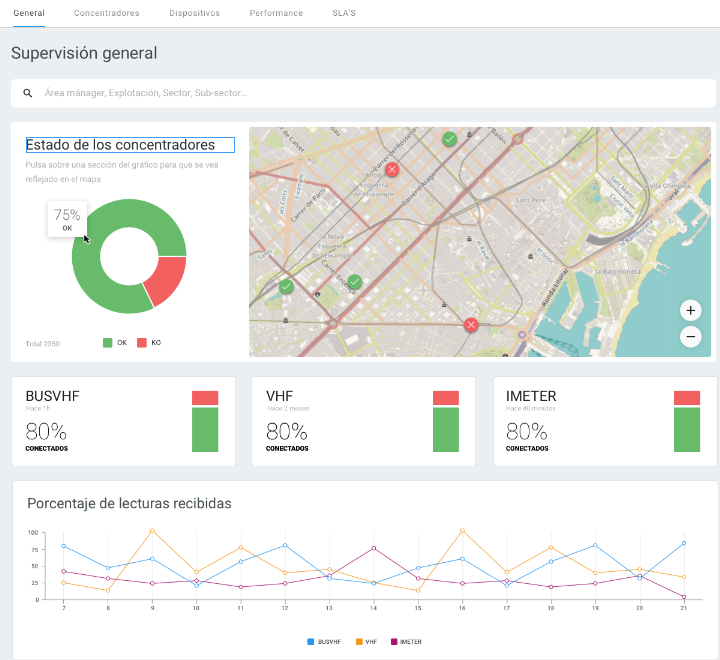

Supervisión General

Permite al usuario conocer el estado de los concentradores y dispositivos a través de los siguientes gráficos:

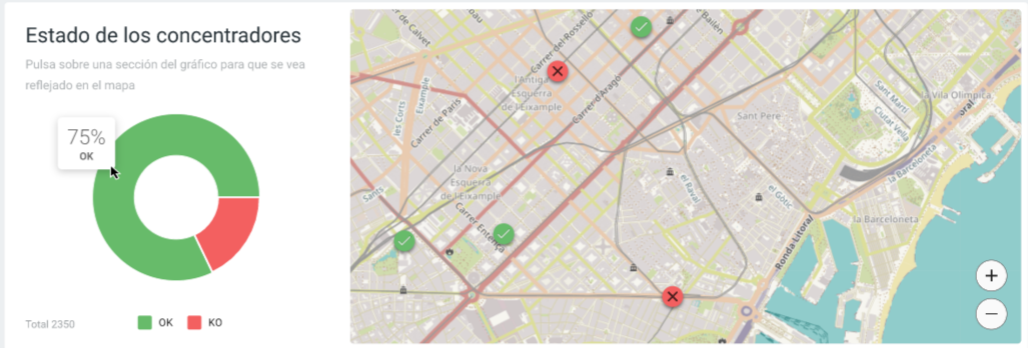

• Estado de los concentradores. Informa sobre el estado de conexión del parque de concentradores.
  Al navegar sobre el gráfico, es posible conocer el porcentaje de concentradores en estado OK o KO. Al posicionar el ratón sobre la parte verde del gráfico, informa sobre el porcentaje de concentradores que han conectado (OK) y al posicionar el ratón sobre la parte en rojo, informa sobre el porcentaje de concentradores que no han conectado (KO).

Este gráfico se actualiza cada 8 horas.

• Junto al gráfico, un Mapa muestra los concentradores geolocalizados e informa sobre el estado: verde (OK) y rojo (KO).
  Al clicar sobre uno de los concentradores, una ventana emergente informa sobre: ID del concentrador, Alias, Explotación y Número de contadores críticos (en caso de que tenga).

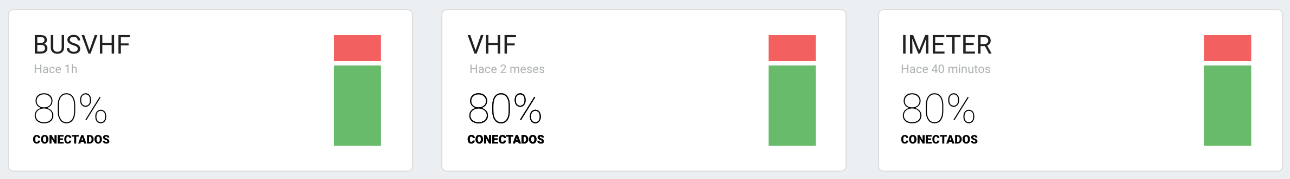

• Estado del equipo. Informa sobre el estado de conexión para cada tipo de tecnología instalada.
  Según la tecnología, se considera que un equipo está en estado KO cuando:

  • VHF: NO se han recibido pulsos en las últimas 12h.
  • BusVHF: NO se han recibido tramas keepalive en las últimas 12h.
  • iMeter: NO se han recibido pulsos en las últimas 72h.

Este gráfico se actualiza cada 8 horas.

• Porcentaje de lecturas recibidas Informa sobre el porcentaje de lectura recibidas en los últimos 15 días, para cada tecnología instalada. El 100% equivale a recibir 24 lecturas del día y 0% a no recibir lecturas.

Este gráfico se actualiza una vez al día.

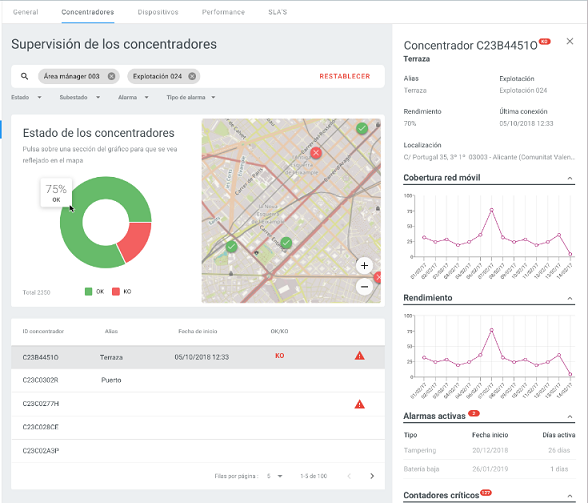

Supervisión de los Concentradores.

Permite al usuario conocer el estado del parque de concentradores. La pantalla está formada por:

• Localizador: indica la explotación y el cliente al que pertenece un concentrador. Este botón, situado en la parte superior-derecha de la pantalla, está disponible, únicamente, para usuarios con rol gestor.

• Exportar, permite descargar la información en formato CSV o Excel.

• Buscador permite buscar por: concentrador, SIM, modem y punto de suministro.

• Filtros situados en la parte inferior del buscador, permiten realizar una búsqueda más acotada filtrando por:

  • Explotación
  • Tipo de tecnología
  • Estado
  • Subestado
  • Fechas: de alta, instalación o baja.
  • Conexión: OK o KO
  • Alarmas: Con o Sin alarmas
  • Tipo de alarmas
  • Contadores críticos: COn o Sin contadores críticos
  • Software
  • Firware
  • Agrupaciones

• Gráfico Estado de los concentradores”: Muestra el estado de conexión del parque de concentradores.
  Al navegar sobre el gráfico, es posible conocer el porcentaje de concentradores en estado OK o KO. Posicionando el ratón sobre la parte verde del gráfico, informa sobre el porcentaje de concentradores que han conectado (OK) y al posicionar el ratón sobre la parte en rojo se informa sobre el porcentaje de concentradores que no han conectado (KO).

• Junto al gráfico, un Mapa muestra los concentradores geolocalizados según su estado: un circulo verde (OK) o rojo (KO).
  Al clicar sobre uno de los concentradores, una ventana emergente informa del: ID del concentrador, Alias, Explotación y Número de contadores críticos (en caso de que tenga).

• Tabla con la siguiente información:

  • Concentrador.
  • Tecnología
  • Explotación
  • Última conexión (fecha y hora)
  • Conexión (OK/KO)
  • Contadores crítios
  • Alarmas de concentrador
  • Tramas válidas
  • Tramas redundantes
  • Tramas erróneas

Al clicar un concentrador de la tabla, en la parte derecha de la pantalla, se muestra un panel lateral, desde dónde:

• Ver el número de serie de concentrador seleccionado y su estado: OK o KO.
• Modificar el estado y subesado del concentrador, desde el botón de "Acciones complementarias".
• Añadir comentarios, desde el botón de "Acciones complementarias".
• Crear Agrupaciones. ir a explicación.
• Consultar:
  • Información relativa al concentrador: estado, subestado, número de SIM, IP, APN, número de teléfono, módem, software y FW módem.
  • Punto de suministro. Desde este apartado es posible: consultar el Punto de suministro, geolocalizar el concentrado en un mapa y consultar el Alias del Punto de suministro, en caso de que tenga.
  • Comentarios.
  • Archivos adjuntos. Desde este apartado es posible: cargar, consultar o eliminar un archivo. Este apartado está pensado para la cargar el: archivo de instalación.
  • Cobertura red movil. Gráfico que informa del valor máximo de RSSI con el que ha comunicado el concentrador seleccionado, durante los últimos 15 días.
  • Rendimiento (tramas válidas). Gráfico que informa del total de tramas válidas procesadas por cada uno de los puertos del concentrador, durante los últimos 15 días.
  • Alarmas activas del concentrador. Apartado que informa sobre: Tipo de alarma, fecha en que se activó la alarma (día y hora) y total de días que lleva activa.
  • Contadores críticos. Apartado que informa sobre: contador, explotación y punto de suministro.

Supervisión de los Dispositivos

Permite al usuario conocer el estado del parque de dispositivos. La pantalla está formada por:

• Localizador: indica la explotación y el cliente al que pertenece un equipo. Este botón, situado en la parte superior-derecha de la pantalla, está disponible, únicamente, para usuarios con rol gestor.

• Exportar, permite descargar la información en formato CSV o Excel.

• Buscador permite buscar por: equipo, contador,SIM, punto de suministro, póliza, sector y subsector.

• Filtros situados en la parte inferior del buscador, permiten realizar una búsqueda más acotada filtrando por:

  • Explotación
  • Tipo de tecnología
  • Estado
  • Subestado
  • Fechas: de alta, instalación o baja.
  • Conexión: OK o KO
  • Alarmas: Con o Sin alarmas
  • Tipo de alarmas
  • Agrupaciones
  • Redundancia. Este filtro queda habilitado en caso de seleccionar un equipo de tecnología VHF o BUS-VHF y permite filtrar (desde-hasta) por el número de concentradores por lo que están siendo leidos los equipos.

• Tabla con la siguiente información:

  • Equipo
  • Tecnología
  • Última conexión (fecha y hora)
  • Conexión (OK/KO)
  • Batería
  • Alarmas de dispositivo

Al clicar sobre un equipo de la tabla, en la derecha de la pantalla, se muestra un panel lateral que permite:

• Conocer el equipo seleccionado y su estado: OK o KO.

• Modificar el estado y subestado del equipo, desde el botón de "Acciones complementarias".

• Añadir comentarios, desde el botón de "Acciones complementarias".

• Configurar equipo iMeter, desde el botón de "Acciones complementarias". ir a explicación.

• Crear Agrupaciones. ir a explicación

• Consultar:

  • Información relativa al equipo: ID del dispositivo, tecnología, estado, subestado, explotación, fecha de alta y fecha de instalación. Si se trata de un módulo VHF también informa: índice de lecura inicial y pulsos acumulados iniciales.

  • Contador. Para aquellos equipos asociados a un contador, informa sobre el/los contador/es asociado/s al equipo, fecha y hora de última lectura y última lectura (en litros). En los equipos BUS-VHF también indica la posición.

    Al clicar sobre el número de serie de contador, la información del panel lateral cambia a la disponible desde la pestaña Contadores.

  • Alarmas activas: Tipo de alarma, última conexión y días activos.

Según la tecnología, el panel lateral incluye la siguiente información:

VHF:

• Cobertura RSSI
• Redundancia. Este apartado detalla de los concentradores por lo que es leido el equipo. Por cada concentrador, informa sobre: Concentrador, última conexió (fecha y hora) y nivel de cobertura.

BUS-VHF:

• Nivel de bateria
• Cobertura RSSI
• Redundancia. Este apartado detalla los concentradores por lo que es leido el equipo. Por cada concentrador, informa sobre: Concentrador, última conexió (fecha y hora) y nivel de cobertura.

iMeter o Hydrosense:

• Nivel de bateria
• Cobertura red movil. Gráfico que informa del valor máximo de RSSI con el que ha comunicado el concentrador seleccionado, durante los últimos 15 días.
• Configuración, recibida del dispositivo: Última configuración recibida (fecha y hora), Frecuencia de lectura (minutos) y Frecuencia de conexión.
